628系列高流量匯流排Maniflex HF

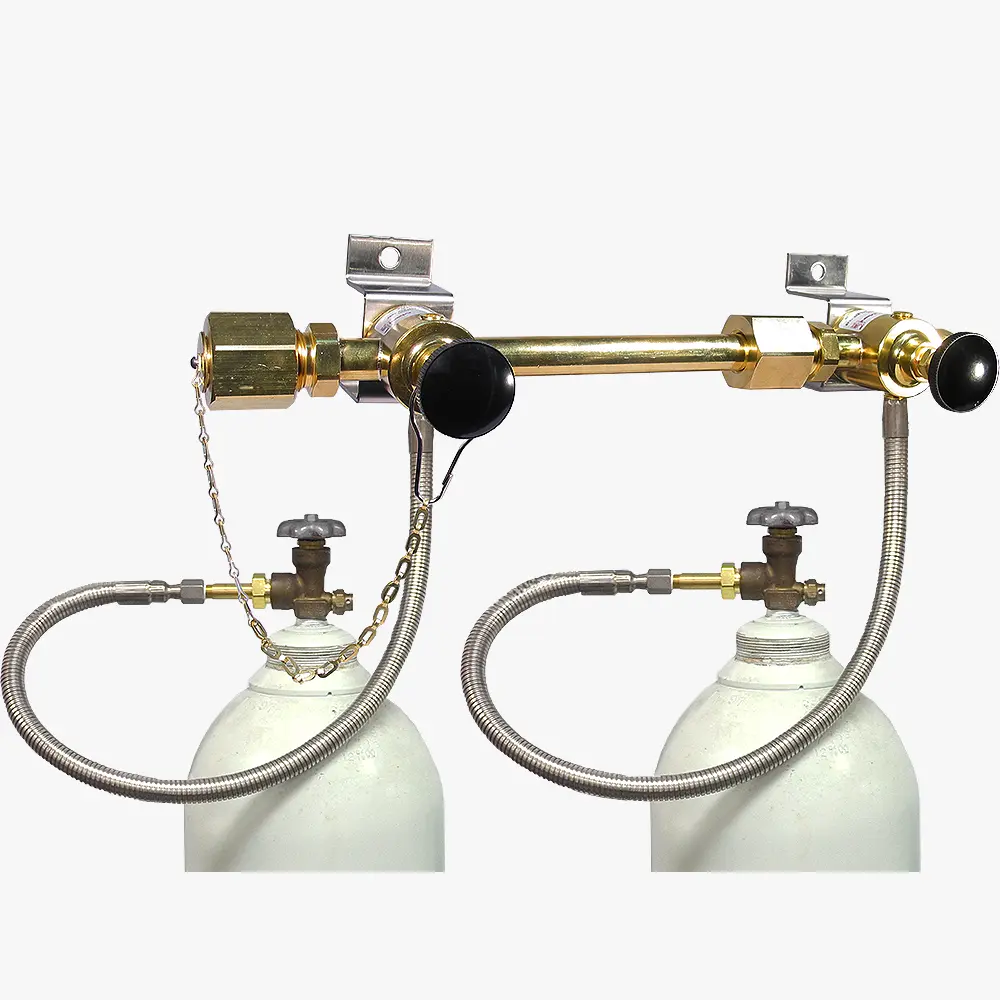

規格：628系列, 圖示型號為6281162-01-000左側
單位：臺
瀏覽次數：4321
性能標簽：
628系列高流量匯流排Maniflex HF, , 圖示型號為6281162-01-000左側
產品詳細描述
628系列Maniflex模塊化氣體輸送系統為靈活的模塊化系統，設計用于不管裝置如何空間緊湊都能集中氣體配送。包含在集管內的模塊適合于標準、緊湊型, 或雙排型, 允許多種組合，可以適合物理環境。對乙炔氣, 豬尾管有集成的阻火器，符合OSHA對匯流排的要求。對其它燃?xì)? 需要在下游安裝阻火器，這也符合OSHA對匯流排的要求。
高級特征
• 模塊化設計 – 可現場靈活安裝
• 集成隔膜閥 – 精密無泄漏, 無氣體污染
• 黃銅或鍍鉻黃銅 – 無氣體污染的可能
• 金屬對金屬現場裝配接合點 – 無泄漏緊密裝配, 易于運輸
• 銀銅焊 – 無污染安裝
技術指標
最大入口壓力 3000 PSIG (210 BAR)
溫度范圍 -40~140°F (-40~60°C)
入口接頭 ¼” FPT
出口接頭 ½” FPT
集管 0.875 內徑 x 0.125壁掛式(黃銅) 隔膜閥
• 黃銅棒料 (閥體)
• PCTFE (閥座)
• 316 不銹鋼 (閥桿)
• Elgiloy® (膜片)
尺寸 (“A”, “B”, 和 “C”參考下面指定的長度)
| 氣瓶數/延長段 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| “A” 標準 (單排) | 6” | 18” | 30” | 42” | 54” | 66” | 78” | 90” | 102” | 114” |
| “B” 標準 (單排) | 15” | 27” | 39” | 51” | 63” | 75” | 87” | 99” | 111” | 123” |
| “C” 標準 (單排) | 30” | 54” | 78” | 102” | 126” | 150” | 174” | 198” | 222” | 246” |
| 重量 標準 (單排) | 5.7 lbs | 11.8 lbs | 17.9 lbs | 24.0 lbs | 31.1 lbs | 36.2 lbs | 42.3 lbs | 48.4 lbs | 54.5 lbs | 60.6 lbs |
| “A” 緊湊型 (單排) | 6” | 12” | 18” | 24” | 30” | 36” | 42” | 48” | 54” | 60” |
| “B” 緊湊型 (單排) | 15” | 21” | 27” | 33” | 39” | 45” | 51” | 57” | 63” | 69” |
| “C” 緊湊型 (單排) | 30” | 42” | 54” | 66” | 78” | 90” | 102” | 114” | 126” | 138” |
| 重量 緊湊型 (單排) | 5.7 lbs | 11.2 lbs | 16.7 lbs | 22.2 lbs | 27.7 lbs | 33.2 lbs | 38.7 lbs | 44.2 lbs | 49.7 lbs | 55.2 lbs |

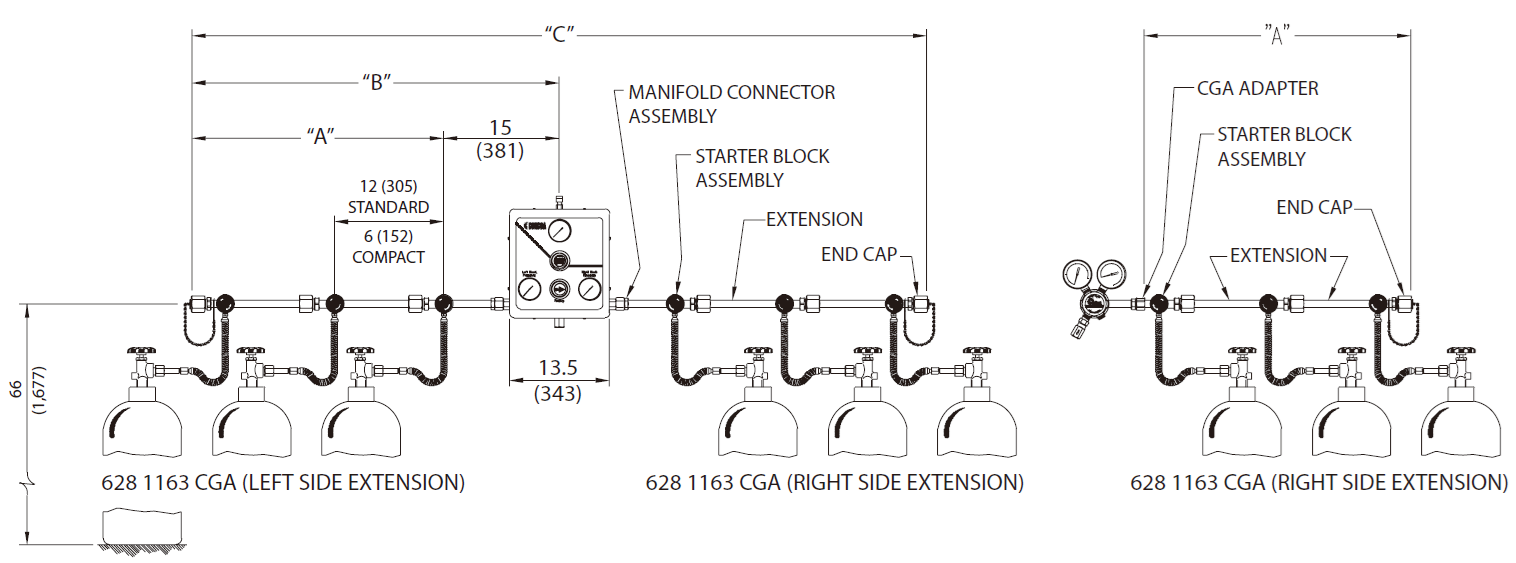

628系列系統草圖
訂貨信息
| 系列 | A | B | C | D | E | F |
| 628 | 材料 | 方向 | 豬尾管型式 | 氣瓶數/側 | 入口 | 選項 |
| 1: 黃銅 | 1: 標準單排(右側) | 0: 無 | 1: 1 | 請制定可用的接頭 | F:內置軟管阻火器 | |
| 3: 標準雙排 | 2: 24” 硬銅，不適合乙炔CGA300和510 | 2: 2 | 使用-001用于豬尾管選項 0, | 乙炔時軟管需要阻火器 | ||
| 4: 緊湊型單排 (右側) | 3: 72” 柔性不銹鋼鎧裝外殼, 不銹鋼芯 | 3: 3 | CGA, DIN 477 | |||
| 6: 緊湊型雙排 | 4: 24” 柔性不銹鋼鋼帶,PTFE®內襯 | 4: 4 | BS 341與其它可用 | |||
| 5: 36” 柔性不銹鋼鎧裝外殼，不銹鋼芯 | 5: 5 | |||||
| 6: 36” 柔性不銹鋼鋼帶,PTFE®內襯 | 6: 6 | 為防止絕熱點火，氧氣用PTFE芯軟管包括間隔件、 | ||||
| 7: 24” 柔性不銹鋼鎧裝外殼，不銹鋼芯 | 7: 7 | 體積件和不銹鋼芯軟管，均為蒙乃爾合金芯。 | ||||
| 9: 72” 柔性不銹鋼鋼帶,PTFE®內襯 | 8: 8 | PTFE內襯軟管不適用于氦氣或氫氣。 | ||||
| A: 36” 柔性不銹鋼鎧裝外殼，PTFE芯 | 9: 9 | |||||
| 0: 10 | ||||||
| A:11 | ||||||
| B:12 | ||||||
| C:13 | ||||||
| D:14 | ||||||
| E:15 |
Maniflex 選項
| 選項 | 訂貨號 | 描述 |
| 匯流排地面臺架 830-7437 支持2個標準長度(12”)的擴展匯流排連貫安裝 調壓閥CGA轉接頭 | 830-7437 | 支持2個標準長度(12”)的擴展匯流排連貫安裝 |
| 調壓閥CGA轉接頭 | 529-0008-CGA | 黃銅 (½” MPT x CGA) |
| 阻火器 | 801-8530 | 使用乙炔氣需要阻火器與豬尾管. 滿足OSHA與NFPA STD.51要求 符合ISO 5175 |
| (重負荷) DIN 8521,與BS 6158 |
如何定制一個Maniflex系統
Maniflex 匯流排系統既可以用于作為一個帶調壓閥的系統,也可以作為切換系統的一部分。兩種選擇的描述請參見第25頁。請注意切換系統組合已經包含了Maniflex系統.
步驟一：從A欄選擇可用的材料.
步驟二：從B欄選擇一個方向。標準型匯流排集管將氣瓶分開12”遠的距離; 緊湊型匯流排集管將氣瓶分開在6”遠的距離. "Right"(右側)意味著擴展的延長段連接到調壓閥或切換系統的右入口側。一個單排匯流排有1個氣瓶豬尾管附在每個閥站; 一個雙排匯流排有2個氣瓶柔性尾管附在每個閥站。
步驟三：從C欄里選擇一個合適的豬尾。請注意,除帶阻火器的,所有柔性尾管在入口接頭處含一個安裝好的止回閥。
步驟四：確定要用來擴展的氣瓶數量.
步驟五：指定柔性尾管的連接類型。易燃?xì)怏w和燃?xì)饨宇^僅適用于帶有阻火器的柔性尾管。
步驟六：將匯流排系統的出口連接到一個調壓閥, 從630系列列表的附件中訂購合適的可選CGA轉換接頭。
