455系列減壓閥—用于高度腐蝕性氣體

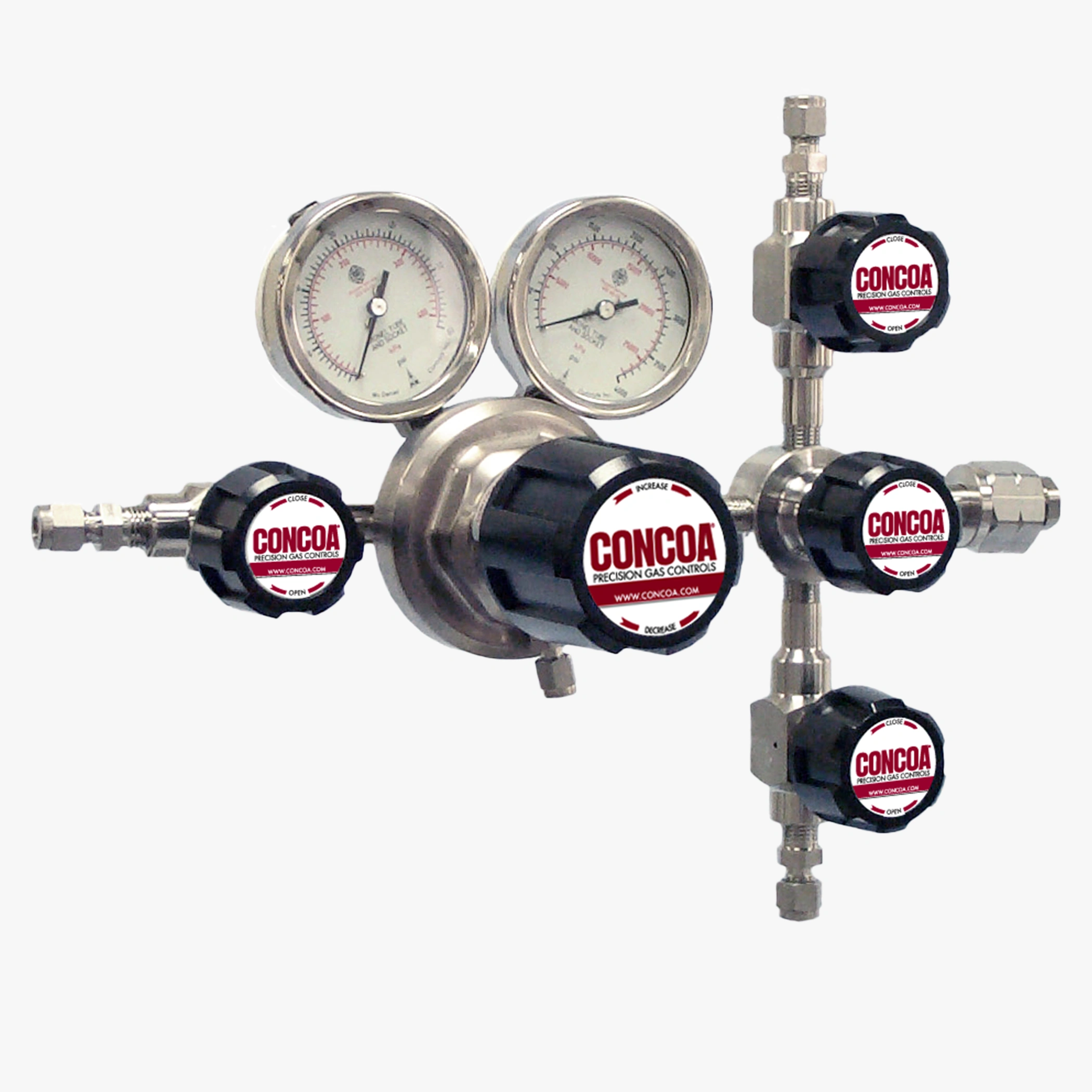

規格：圖示型號4552332-01-330
單位：臺
瀏覽次數：4995
性能標簽：
455系列高腐蝕性氣體減壓閥，最大入口壓力3000 PSIG(210bar)，最大出口壓力0~500 PSIG ， Cv=0.2
產品詳細描述
455系列調壓閥或減壓閥為氯化物、硫化物和其他產酸氣體等高腐蝕性氣體提供主要壓力控制。它具有經過Dursan®處理的CAPSULE和膜片。這種專有的非晶氧化硅表面處理比316L不銹鋼和哈氏合金®等稀有金屬具有更高的耐腐蝕性。對于氟氣，CONCOA可采用不銹鋼CAPSULE®和膜片進行鈍化(passivate)，與所有外圍設備形成完整的組件。CONCOA強烈建議使用帶有455系列調壓閥的深度吹掃組件，以防止將水分引入工藝氣流中，這可能會形成酸并最終導致腐蝕。
455系列單級調壓閥性能特點
用于高腐蝕性如氯化物，硫化物等酸性氣體的一級調壓深度吹掃：防止有害氣體進入工作區域，防止水蒸汽進入閥體一面形成酸造成腐蝕。
• Hastelloy®閥芯組件更好的抗腐蝕性能
• 最大入口3000PSIG，最大出口0~500PSIG
• 流量系數：Cv = 0.2;工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-8 scc/sec
• 重量：455-2332-660—3.28kg
455系列減壓閥材質
• 壓力表：2½”直徑Monel®
• 閥體、閥帽：無電鍍鍍鎳鍛造黃銅
• 閥座、內部密封：PTFE
• 管口：Hastelloy®
• 過濾器：10μm多層篩孔不銹鋼
455系列減壓閥典型應用
• 氯化氫、氯氣、三氯化硼、氯硅烷
• 溴化氫、硫化氫
選項：550-0003--氟鈍化處理。
455系列高腐蝕性氣體減壓閥選型信息表
| 455 | A | B | C | D | -CON | 選項 | |
| 系列 | 出口壓力 | 出口壓力表 | 入口壓力表 | 出口裝配 | 裝配壓力表 | 入口接頭 | 安裝選項 |
| 1: 0-15PSIG(0-1BAR) | 30"-0-30PSIG/-1-0-2BAR | 0: 無 | 0: 1/4“FPT口 | 0:裸閥 | 000: 1/4“FPT | R:經Dursan處理的316L零部件 | |
| 2: 0-40PSIG(0-3BAR) | 0-60PSIG/0-4BAR | 3：0-4000PSIG/0-275BAR | 1: 1/4"MPT | 1: 標準，無深度吹掃(PSIG/kPa壓力表) | TF2: 1/8“管 | ||
| 3: 0-120PSIG(0-8BAR) | 0-200PSIG/0-14BAR | 5: 0-1000 PSIG/0-70 BAR | 2: 1/4“管接頭 | 2: 標準，有深度吹掃(PSIG/kPa壓力表) | TF4: 1/4“管 | 可用CGA679及其它入口接頭, | |
| 4: 0-200PSIG(0-14BAR) | 0-400PSIG/0-27BAR | 6: 0-300 PSIG/0-21 BAR | 3: 隔膜閥 1/4“管接頭 | 4: 標準，無深度吹掃(BAR/PSIG壓力表) | TF6: 3/8“管 | 但需要氟鈍化處理，請咨詢我們 | |
| 5: 0-250PSIG(0-17BAR) | 0-400PSIG/0-27BAR | 7: 0-400 PSIG/0-27 BAR | 4: 隔膜閥 1/4"MPT | 5: 標準，有深度吹掃(BAR/PSIG壓力表) | M06: 6 mm管 | ||
| 8: 0-200 PSIG/0-14 BAR | 5: 針閥1/4"MPT | B: 標準，有1/4轉深度吹掃(PSIG/kPa壓力表) | CGA DIN 477 | ||||
| 6: 1/8“管接頭 | E: 標準，有1/4轉深度吹掃(BAR/PSIG壓力表) | BS 341 | |||||
| 7: 3/8“管接頭 | 及其它可用接頭 | ||||||
| 8: 隔膜閥 1/8“管接頭 | |||||||
| 9: 隔膜閥 1/4“FPT | |||||||
| M: 6 mm管接頭 | |||||||
| S: 隔膜閥 6 mm管接頭 | |||||||
