53系列使用點面板, 使用300系列高純調壓閥
規格：圖示型號53C3330-01-001, 53S5000-01-001
單位：
瀏覽次數：193
性能標簽：
53系列使用點面板, 使用300系列高純調壓閥, 圖示型號53C3330-01-001, 53S5000-01-001
產品詳細描述
53 系列使用點面板為在過程或?qū)嶒炇覒弥锌刂剖褂命c的氣體壓力和流量提供了一種實用且經濟的方法。該面板使用多達四個 307 或 327 系列高純調壓閥，帶有后入口和隔膜出口閥。后端口設計允許將調壓閥安裝在前面板上，同時將入口管道隱藏在面板后面。美國CONCOA公司的53 系列使用點面板旨在為氣體分配系統提供最終壓力控制，是各種實驗室應用的理想選擇。
主要特征
- 模塊化、定制配置設計可實現靈活的安裝和作
- 后入式調壓閥入口允許前面板安裝，面板后面有管道
- 五個可單獨選擇的壓力范圍支持廣泛的應用
- 14 號不銹鋼面板提供清潔、耐腐蝕的安裝
- 不銹鋼膜片可防止內側擴散
- 高純度出口隔膜閥允許氣體流量控制和正向關閉
主要性能
- 最大入口壓力：3000 PSIG （210 BAR）
- 溫度范圍：-40°F 至 140°F（-40°C 至 60°C）
- Cv：0.1
- 壓力表 (53C)：2 "(50mm), 黃銅外殼，帶鍍鉻閥桿和磷青銅管
- 壓力表(53S)：2 "(50mm), 不銹鋼外殼，帶不銹鋼閥桿和管
- 入口/出口連接：1/4"FNPT
- 面板： 14 號 304 不銹鋼
- 調節器和閥體：鍍鉻黃銅棒材 （54C）;316L 不銹鋼 （54S）
- 閥帽： 鍍鉻、壓鑄鋅
- 閥座：PTFE（調節器）;PCTFE （閥門）
- 過濾器：10 微米 316L 不銹鋼網或燒結青銅
- 膜片：316L 不銹鋼
- 內部密封：PTFE
- 一致性：清潔度達到或超過 CGA G-4.1;PED 2014/68/EU;ANSI/ASME B40.1 標準;CRN OH5216.5

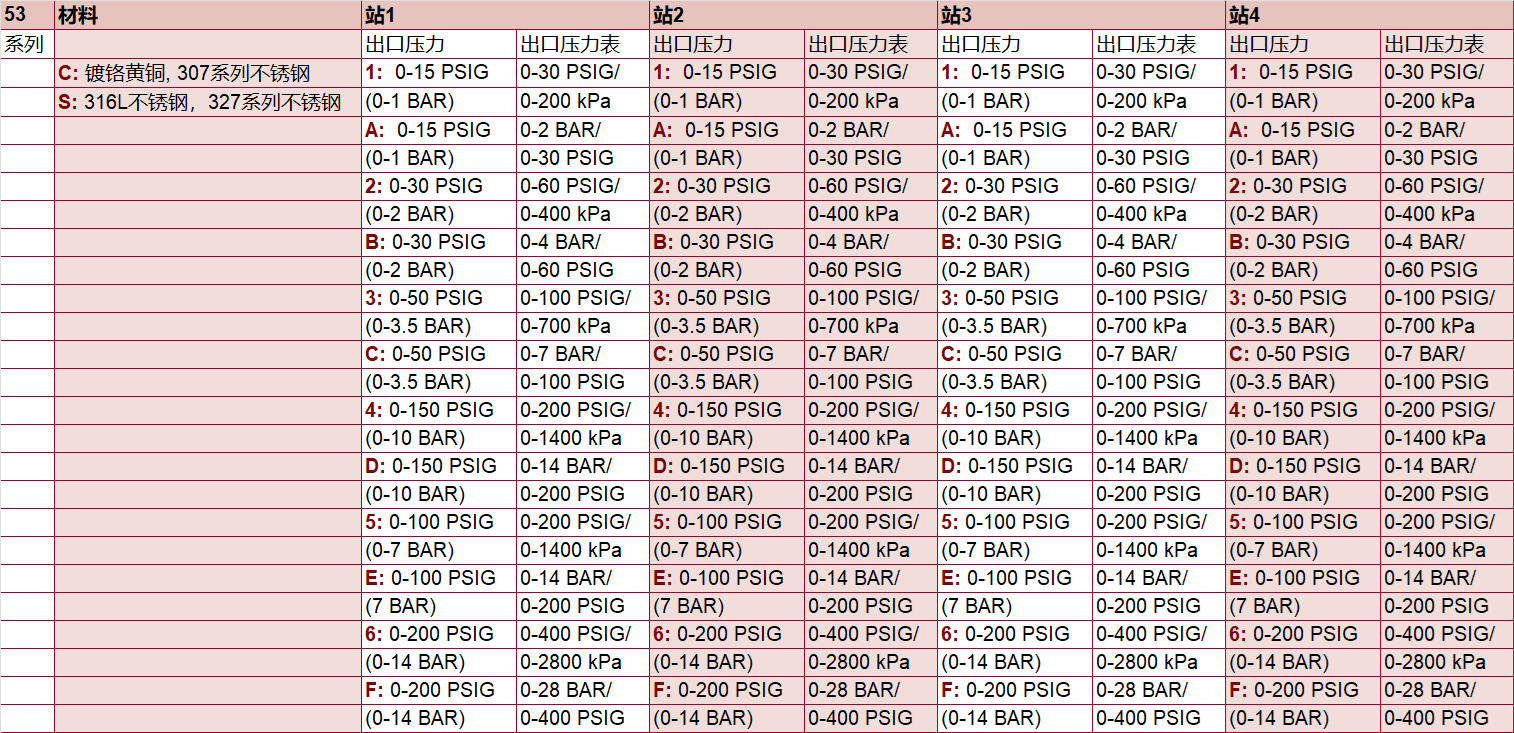

訂貨信息
