586系列應急切斷閥
規格：586-1001, 586-1002, 586-2001, 586-2002
單位：
瀏覽次數：636
性能標簽：
586系列應急切斷閥, 四種型號, 586 1001, 586 1002, 586 2001, 586 2002
產品詳細描述
586系列緊急切斷閥非常適合用作高純、易燃、有毒或腐蝕性氣體系統中的安全裝置，在這些系統中需要對氣體供應和流量進行故障安全切斷。與典型的電磁閥不同，這些截止閥具有金屬對金屬隔膜密封，使其適用于實驗室應用。緊急切斷閥旨在為自動化實驗室系統提供過程控制。高純度緊急切斷閥套件連接到CONCOA調節器的入口，并在產品和入口源之間進行切換。它們已準備好使用CONCOA 585緊急切斷控制器進行開箱即用控制，并可集成到任何氣體輸送系統中以提供瞬時切斷。
主要特征
- 金屬對金屬密封，防止氣體污染
- Elgiloy®隔膜支持長壽命和高性能
- 氣動驅動設計確保了響應速度和高耐用性
主要性能
- 最大入口壓力：3500PSIG（240Bar）
- 主閥：316L不銹鋼
- 最大閥座泄漏率：2 x 10-8scc/sec氦氣
- 溫度范圍：-65~150°F（-54~66°C）
- 氦氣泄漏完整性：1 x 10-8scc/sec
- 執行器外殼：鍍鎳鋁
- 執行壓力：70 PSIG-125 PSIG（5~8bar)氣開型
訂貨信息：
| 訂貨代碼 | 描述 | 流量系數 | 最大入口壓力 |
|---|---|---|---|
| 5335008 | 高壓應急切斷閥，具有1/4 “FNPT過程接口及1/8”FNPT氣動入口 | 0.14 | 3500PSIG(240BAR) |
| 5337008 | 高壓應急切斷閥，具有1/2 “FNPT過程接口及1/8”FNPT氣動入口 | 0.30 | 3500PSIG(240BAR) |
| 533H008 | 高流量應急切斷閥，具有1/2 “FNPT過程接口及1/8”FNPT氣動入口 | 0.96 | 1000PSIG(70BAR) |
| 5861001 | 585系列緊急切斷控制器單閥套件，有1個1/4"FNPT應急切斷閥(5335008), 1個1/4“MNPT旋轉接頭， 氣動入口上的1/8英寸軟管倒鉤 (用于連接應急切斷閥的每一側), 4個背部帶膠布的線夾 | 0.14 | 3500PSIG(240BAR) |
| 5861002 | 585系列緊急切斷控制器雙閥套件，有2個1/4"FNPT應急切斷閥(5335008), 2個1/4“MNPT旋轉接頭 (用于連接應急切斷閥的每一側), 氣動入口有1/8英寸的軟管倒鉤，帶42英寸聚氨酯管的三通, 4個背部帶膠布的線夾 | 0.14 | 3500PSIG(240BAR) |
| 5862001 | 585系列緊急切斷控制器單閥套件，有1個1/2"FNPT應急切斷閥(5335008)，1/2“MNPT旋轉接頭, 氣動入口上的1/8英寸軟管倒鉤 (用于連接應急切斷閥的每一側), 4個背部帶膠布的線夾 | 0.30 | 3500PSIG(240BAR) |
| 5862002 | 585系列緊急切斷控制器雙閥套件，有2個1/2"FNPT應急切斷閥(5337008), 2個1/2“MNPT旋轉接頭 (用于連接應急切斷閥的每一側), 氣動入口有1/8英寸的軟管倒鉤，帶42英寸聚氨酯管的三通, 4個背部帶膠布的線夾 | 0.30 | 3500PSIG(240BAR) |
| 5863001 | 高流量單閥套件，有1個1/2"FNPT應急切斷閥(5335008), 1/2“MNPT旋轉接頭, 氣動入口上的1/8英寸軟管倒鉤 (用于連接應急切斷閥的每一側), 4個背部帶膠布的線夾 | 0.96 | 1000PSIG(70BAR) |
| 5863002 | 高流量雙閥套件，具有2個1/2"FNPT應急切斷閥(533H008)，2個1/2“MNPT旋轉接頭, 氣動入口上的1/8英寸軟管倒鉤 (用于連接應急切斷閥的每一側), 帶42英寸聚氨酯管的三通, 4個背部帶膠布的線夾 | 0.96 | 1000PSIG(70BAR) |

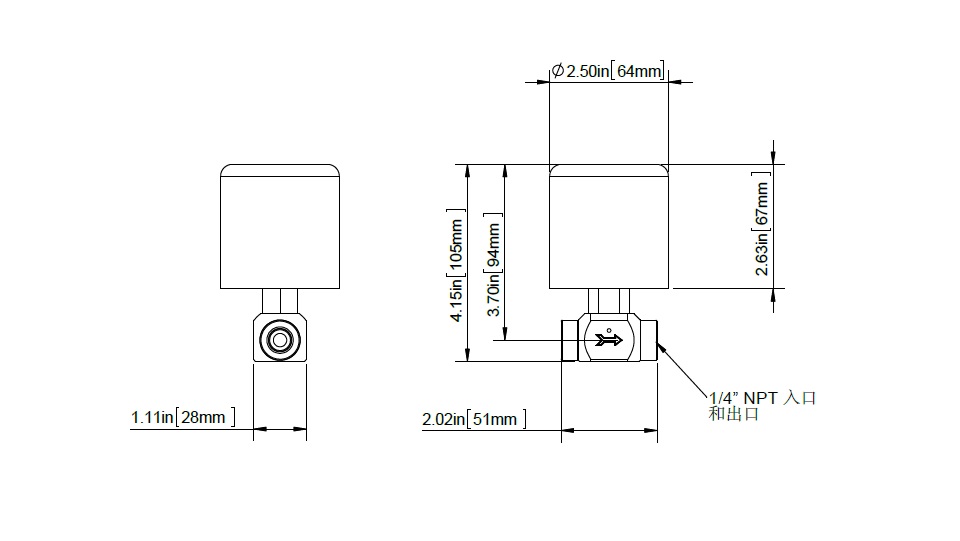

安裝尺寸圖
